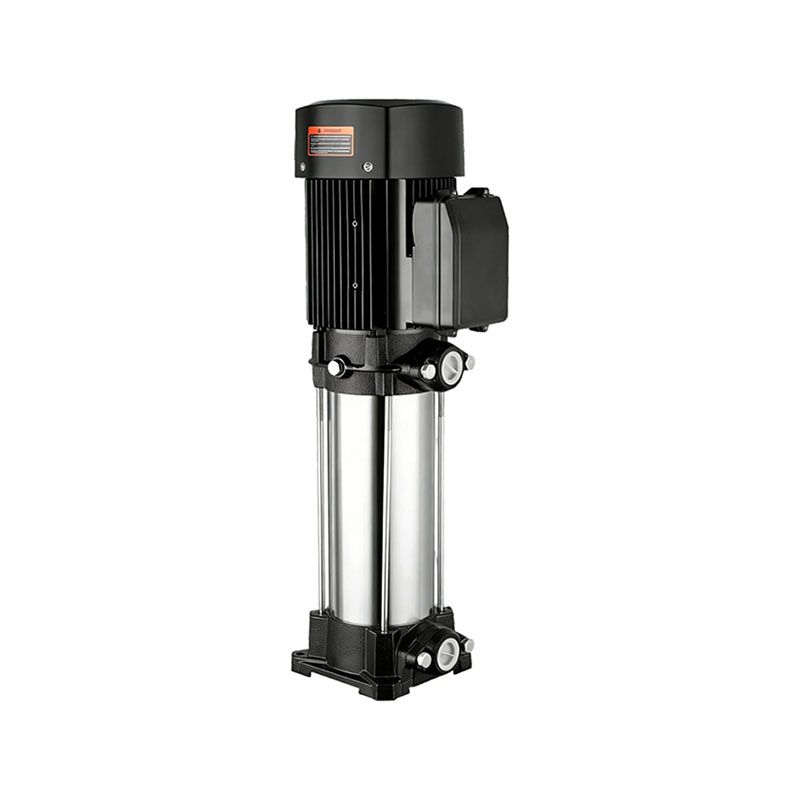

PDL Вертикальный многоступенчатый центробежный насос

Особенность:

• Этот насос CDL имеет вертикальную монтажную конструкцию с впускным и выпускным отверстиями, расположенными горизонтально. Он может быть оснащен дополнительными ступенями для удовлетворения различных требований к головке. Имея компактную конструкцию, низкий уровень шума и компактную установку, он идеально подходит для помещений с ограниченным пространством, например, в высотных зданиях. Насос и двигатель оснащены односторонним уплотнением, а на фиксированном фланце используется уплотнительное кольцо для радиального уплотнения. Насос подходит для перекачивания жидких, чистых, негорючих, невзрывоопасных жидкостей, не содержащих твердых частиц и волокон.

Запрос сейчас PDF

НАЗАД: Предыдущей статьи нет СЛЕДУЮЩИЙ: Пластиковый портативный погружной насос SPL

Технические характеристики и приложения
Чертежи продукта
Технические параметры
Получить цену

PDL Вертикальный многоступенчатый центробежный насос

СПЕЦИФИКАЦИЯ

• Производительность: до 6 м3/ч.

• Высота головы: до 153 метров.

• Мощность: от 1,1 кВт (1,5 л.с.) до 2,2 кВт (3 л.с.)

• Электропитание: однофазное или трехфазное.

• Класс защиты: IP55.

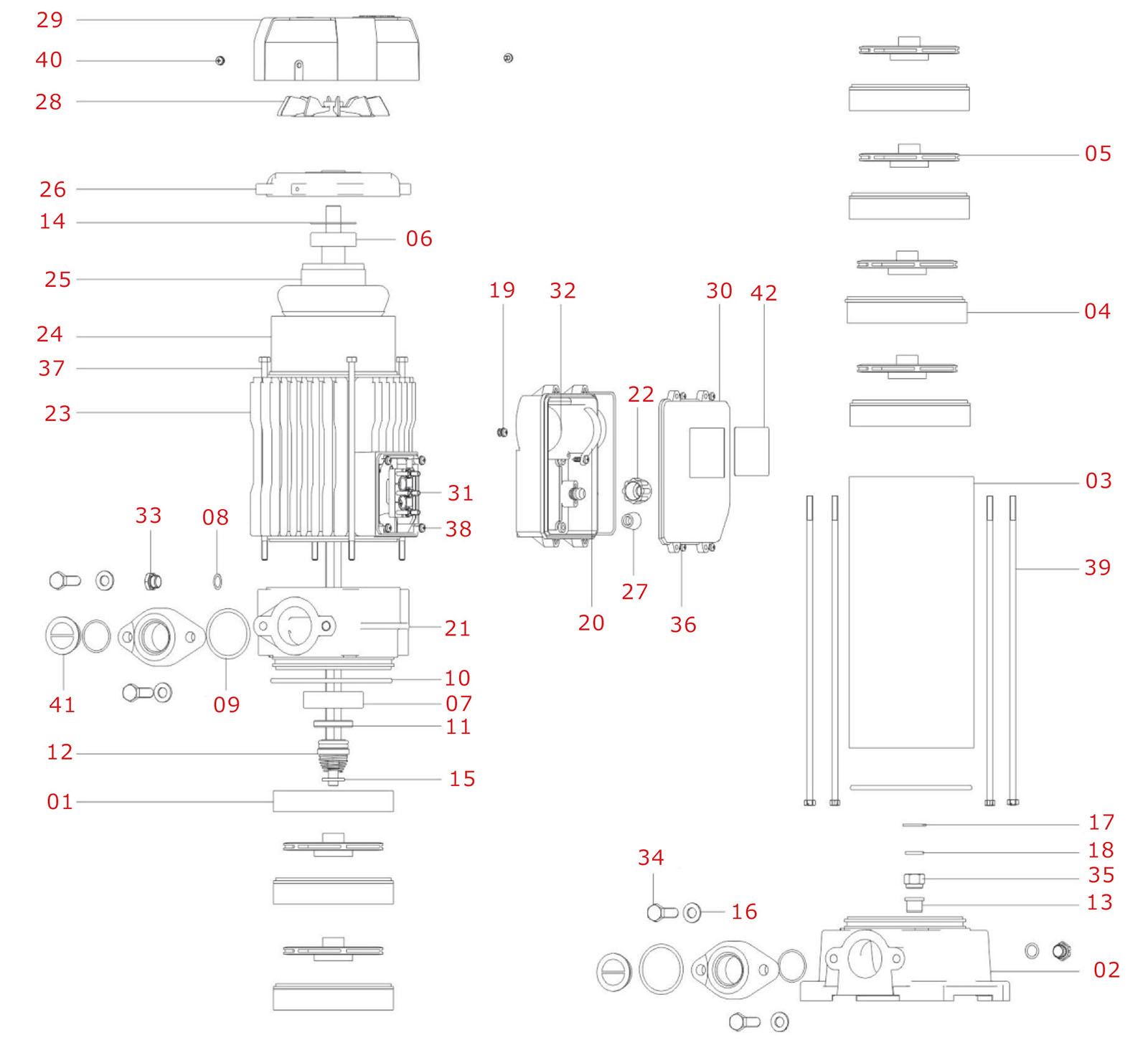

Основные части

НЕТ.	ЧАСТЬ ИМЯ	НЕТ.	ЧАСТЬ ИМЯ	НЕТ.	ЧАСТЬ ИМЯ
01	Конечный направляющий аппарат	15	Подшипниковая втулка	29	Кожух вентилятора
02	Корпус насоса	16	Плоская шайба	30	Клеммная коробка в сборе
03	Корпус насоса	17	Плоская шайба	31	Терминальные посты
04	Направляющий аппарат	18	Пружинная шайба	32	Рабочий конденсатор
05	Рабочее колесо	19	Стопорная шайба с внешним зубом	33	Выпускной клапан
06	Радиальный шарикоподшипник	20	Конденсаторный зажим	34	Болты с шестигранной головкой и полной резьбой
07	Радиальный шарикоподшипник	21	Соединительная деталь	35	Шестигранные гайки I-типа
08	уплотнительное кольцо	22	Кабельный наконечник	36	Саморезы с крестообразным шлицем
09	уплотнительное кольцо	23	Жилье	37	Болты с шестигранной головкой
10	уплотнительное кольцо	24	Сердечник статора с обмоткой	38	Фланцевые винты с крестообразным шлицем
11	Скелет сальника	25	Ротор	39	Болты с шестигранной головкой
12	Механическое уплотнение	26	Задняя торцевая крышка	40	Фланцевые винты с крестообразным шлицем
13	Втулка вала	27	Оболочка кабеля	41	Пылезащитный чехол
14	Волновая весна	28	Вентилятор	42	Паспортная табличка

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Модель	Выход	Мощность двигателя		Номинальное напряжение	Номинальный ток	Номинальный расход	Номинальная головка	Макс. поток	Макс. голова	Рабочее колесо passage
(50 Гц)	(мм)	(кВт)	(ХП)	(В)	(А)	(м³/ч)	(м)	(м³/ч)	(м)	(мм)
ПДЛ2-6	25	1.1	1.5	220	7	2	53	4	69	-
ПДЛ2-7	25	1.1	1.5	220	7.82	2	65.5	4	82	-
ПДЛ2-8	25	1.5	2	220	9.5	2	73	4	94	-
ПДЛ2-9	25	1.5	2	220	9.5	2	84	4	105	-
ПДЛ2-11	25	1.8	2.5	220	11.3	2	102	4	130	-
ПЛ2-6	25	1.1	1.5	380	2.5	2	53	4	69	-
ПЛ2-7	25	1.1	1.5	380	2.5	2	65.5	4	82	-
ПЛ2-8	25	1.5	2	380	3.4	2	73	4	94
ПЛ2-9	25	1.5	2	380	3.4	2	84	4	105	-
ПЛ2-11	25	1.8	2.5	380	4	2	102	4	130	-
ПЛ2-13	25	2.2	3	380	4.8	2	122	4	153	-
ПДЛ4-4	25	1.1	1.5	220	7	4	39	6	47	-
ПДЛ4-5	25	1.5	2	220	9.4	4	48	6	61	-
ПДЛ4-6	25	1.5	2	220	9.4	4	58	6	74	-
ПДЛ4-7	25	1.8	2.5	220	11.3	4	69	6	86	-
ПЛ4-4	25	1.1	1.5	380	2.5	4	39	6	47	-
ПЛ4-5	25	1.5	2	380	3.4	4	48	6	61	-
ПЛ4-6	25	1.5	2	380	3.4	4	58	6	74	-
ПЛ4-7	25	1.8	2.5	380	4	4	69	6	86	-
ПЛ4-8	25	2.2	3	380	4.8	4	77	6	98	-
ПЛ4-10	25	2.2	3	380	4.8	4	96	6	116	-

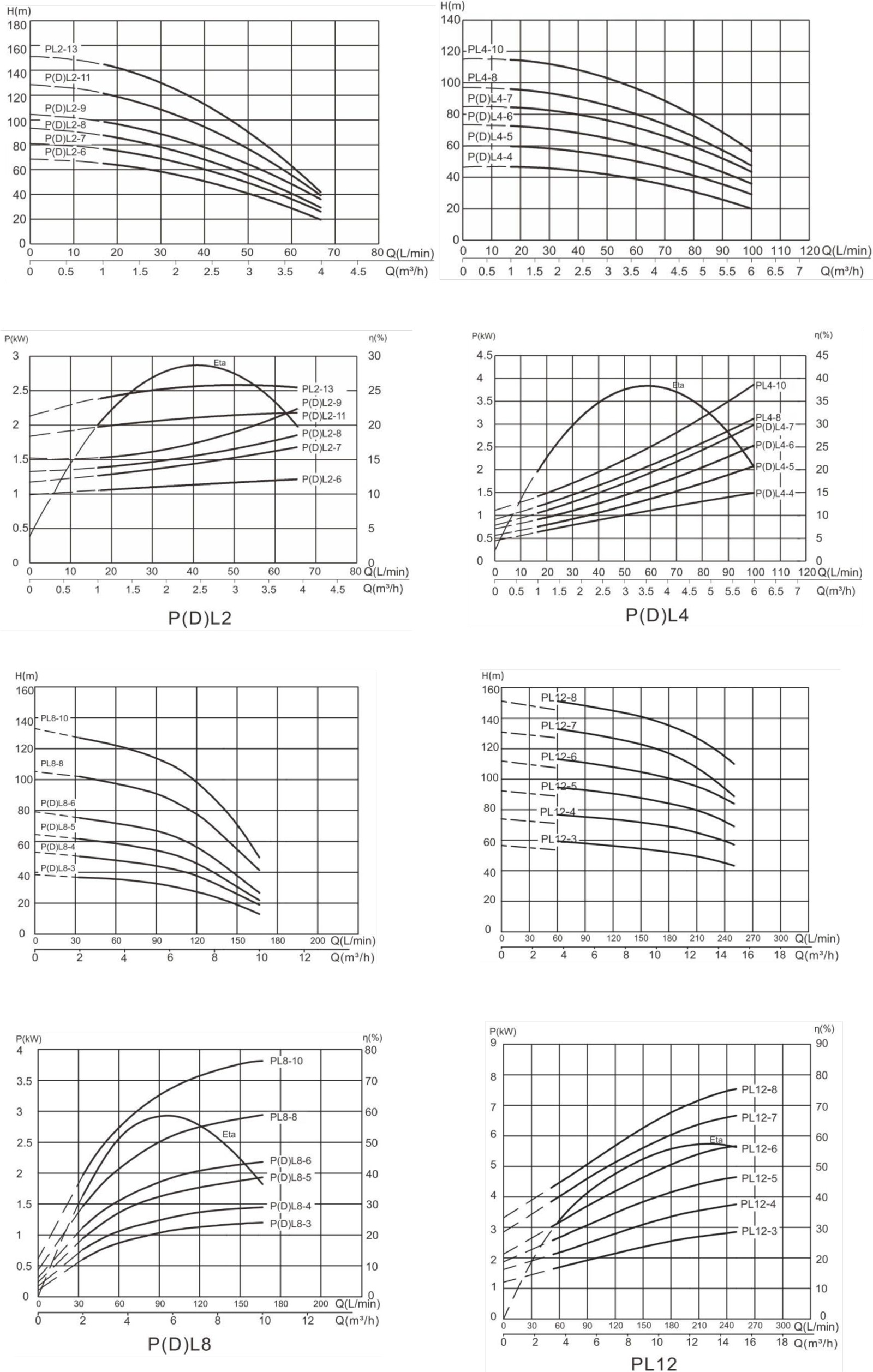

КРИВАЯ ЭФФЕКТИВНОСТИ

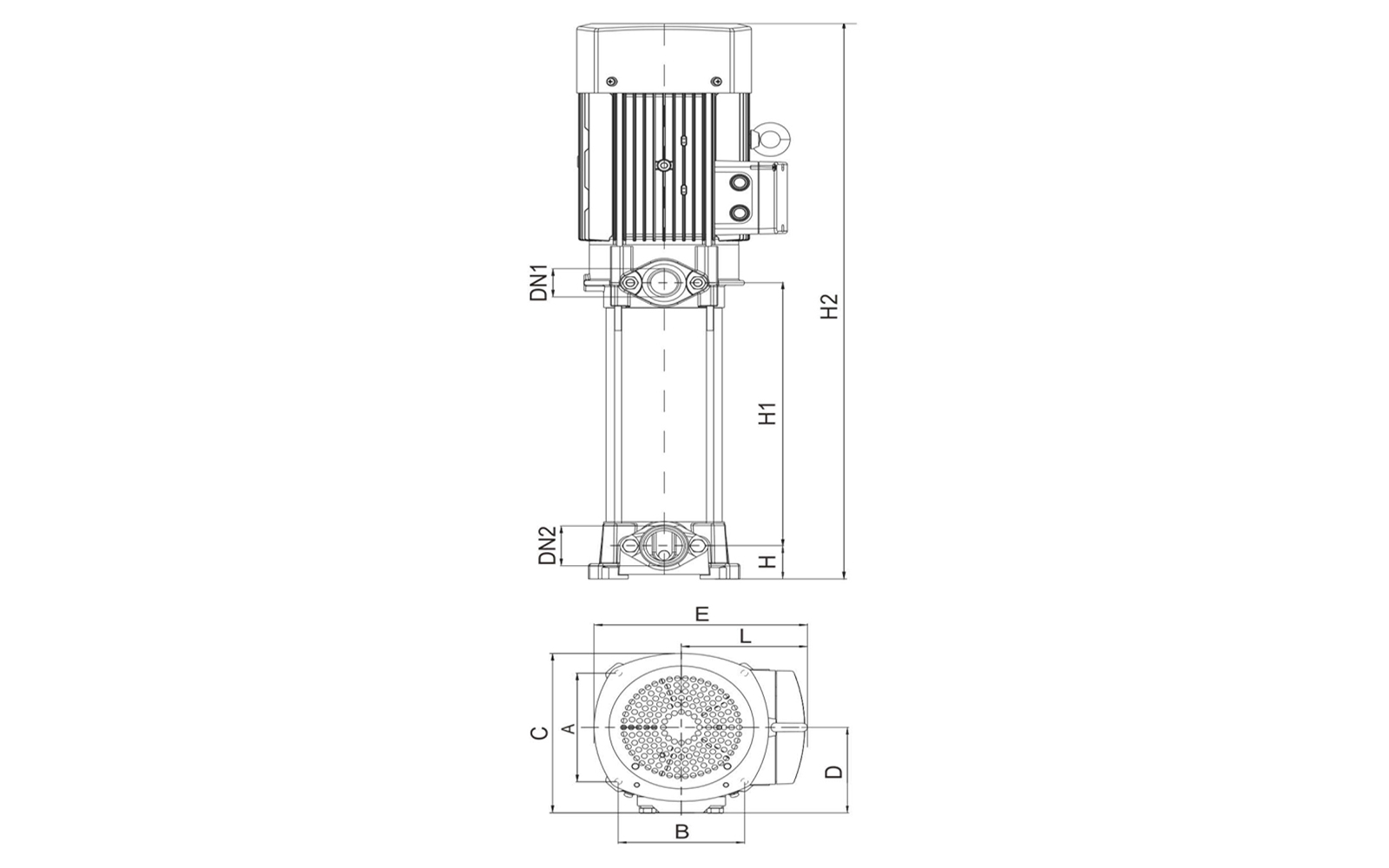

ТАБЛИЦА РАЗМЕРОВ

РАЗМЕРЫ И ВЕС

Модель	Н.В.	Г.В.	Размер упаковки
Модель	(мм)	(мм)	(мм)
ПДЛ2-6	22	24	536170230
ПДЛ2-7	23	25	560170230
ПДЛ2-8	25	27.5	596170230
ПДЛ2-9	26	28.5	620170230
ПДЛ2-11	28	31	698170230
ПЛ2-6	21	23	536170230
ПЛ2-7	22	24	560170230
ПЛ2-8	24	26	596170230
ПЛ2-9	24	26	620170230
ПЛ2-11	26	28.5	698170230
ПЛ2-13	28	31	746170230
ПДЛ4-4	21	23	488170230
ПДЛ4-5	24	26	524170230
ПДЛ4-6	24	26	548170230
ПДЛ4-7	26	28.5	602170230
ПЛ4-4	20	22	488170230
ПЛ4-5	22	24	524170230
ПЛ4-6	23	25	548170230
ПЛ4-7	24	26	602170230
ПЛ4-8	26	28.5	626170230
ПЛ4-10	31	34	674170230

Модель		Ду1	Дн2	Ч	Ч1	Ч2	А	Б	С	Д	Э	л
Однофазный	Трехфазный	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)
PDL2- 6	ПЛ2- 6	Г 1	Г1	43.5	224.5	536	128	85	170	85	230	145
ПДЛ2-7	ПЛ2-7	Г1	Г1	43.5	248.5	560	128	85	170	85	230	145
PDL2- 8	ПЛ2- 8	Г1	Г 1	43.5	272.5	596	128	85	170	85	230	145
ПДЛ2-9	ПЛ2-9	Г1	Г 1	43.5	296.5	620	128	85	170	85	230	145
ПДЛ2-11	ПЛ2- 1 1	Г1	Г 1	43.5	344.5	698	128	85	170	85	230	145
ПДЛ2-13	ПЛ2-13	Г1	Г1	43.5	392.5	746	128	85	170	85	230	145
ПДЛ4-4	PL 4- 4	Г 1	Г 1	43.5	176.5	488	128	85	170	85	230	145
ПДЛ4-5	ПЛ4-5	Г1	Г 1	43.5	200.5	524	128	85	170	85	230	145
PDL4- 6	PL 4- 6	Г 1	Г 1	43.5	224.5	548	128	85	170	85	230	145
ПДЛ4-7	ПЛ4-7	Г1	Г 1	43.5	248.5	602	128	85	170	85	230	145
ПДЛ4-8	PL 4- 8	Г 1	Г 1	43.5	272.5	626	128	85	170	85	230	145
ПДЛ4-10	ПЛ4-10	Г 1	Г 1	43.5	320.5	674	128	85	170	85	230	145
